Микросхемы КР572ПВ2 и КР572ПВ5


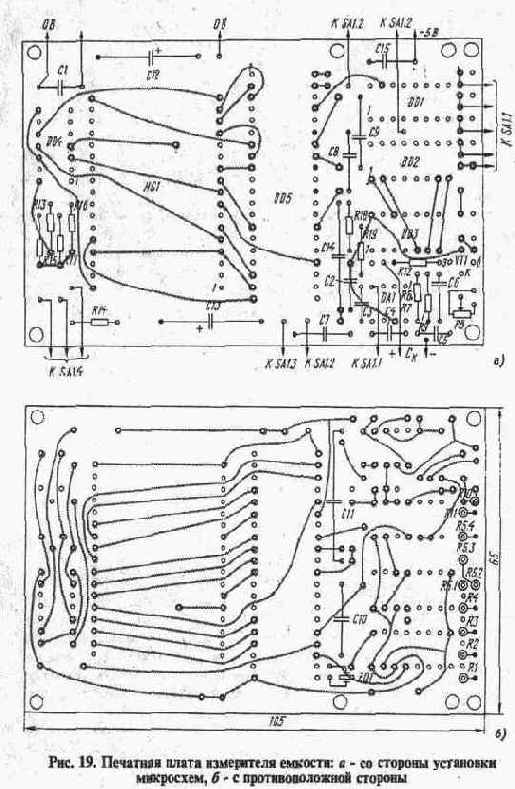

ЦИФРОВОЙ ИЗМЕРИТЕЛЬ ЕМКОСТИ


Описываемый прибор позволяет измерять емкости конденсаторов, в том числе и полярных, на семи пределах - 200 пФ, 2000 пФ и далее до 200 мкф. Погрешность измерения - +-(0,3%+l единица младшего разряда) на пределах 0,02 мкф и выше с увеличением ее до ±0,6% на пределах 200 и 2000 пФ. Измеритель потребляет ток не

более 8 мА при питании напряжением 9 В от аккумуляторной батареи 7Д-0,125Д.

Принцип действия измерителя основан на методе, описанном в [4], и состоит в следующем. Измеряемый конденсатор периодически заряжается до некоторого напряжения с последующей разрядкой через образцовый резистор. Отношение среднего тока разрядки к амплитуде переменного напряжения на конденсаторе строго пропорционально его емкости и частоте независимо от напряжения, до которого заряжается и разряжается конденсатор. Указанное отношение измеряется аналого-цифровым преобразователем (АЦП) микросхемы КР572ПВ5.

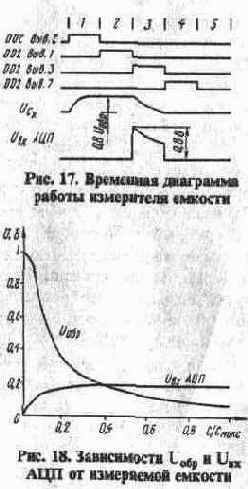

Принципиальная схема прибора приведена на рис. 16, временная диаграмма работы - на рис. 17. Цикл измерения состоит из пяти тактов и формируется счетчиком DD2. В зависимости от диапазона измеряемых емкостей используется частота импульсов счета 125 Гц или 12,5 кГц. Сигналы с выходов счетчика управляют ключами микросхемы DD3, коммутирующими измеряемый конденсатор и прецизионные резисторы измерителя, а также аналоговые входы микросхемы DD5.

В первом такте измеряемый конденсатор Сх через верхний по схеме ключ микросхемы DD3 подключен к выходу эмиттерного повторителя на транзисторе VT1 и заряжается до напряжения около 0,8 В. Во втором такте это напряжение через усилитель на ОУ DA1 с коэффициентом усиления 1,25, определяемым цепью обратной связи R6 - R9, передается на конденсатор С9 и заряжает его. В третьем такте измеряемый конденсатор подключен к измерительному входу АЦП и разряжается через один из точных резисторов R1 - R5. В четвертом такте конденсатор С6, соединенный с общим проводом, с выхода ОУ DA1 заряжается до напряжения, пропорционального напряжению на разряженном в третьем такте конденсаторе Сх.
