ЦИФРОВОЙ ИЗМЕРИТЕЛЬ ПАРАМЕТРОВ ТРАНЗИСТОРОВ


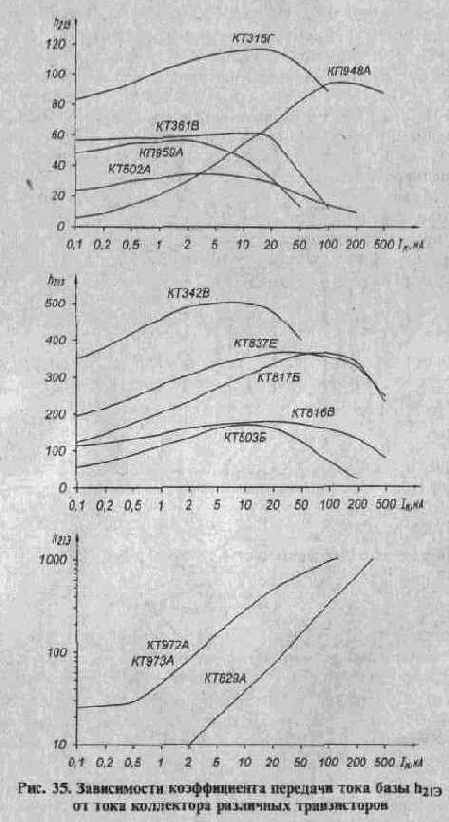

Описываемый прибор позволяет измерять коэффициент передачи тока базы П21э в трех диапазонах с верхними пределами 200, 2000, 20000 при токе коллектора, устанавливаемом дискретно величиной 0,1; 0,3; 1 и т. д. до 300 мА. Кроме того, возможно измерение обратного тока коллектора также на трех диапазонах с верхними пределами 20, 2 и 0,2 мкА, разрешающая способность на низшем -0,1 нА. Определение П21э производится при напряжении коллектор-база около 1,5 В, обратного тока коллекторного перехода - при 5 В.

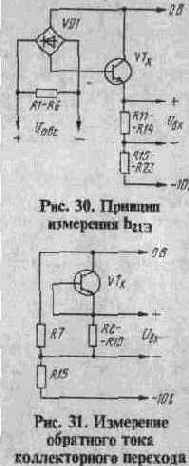

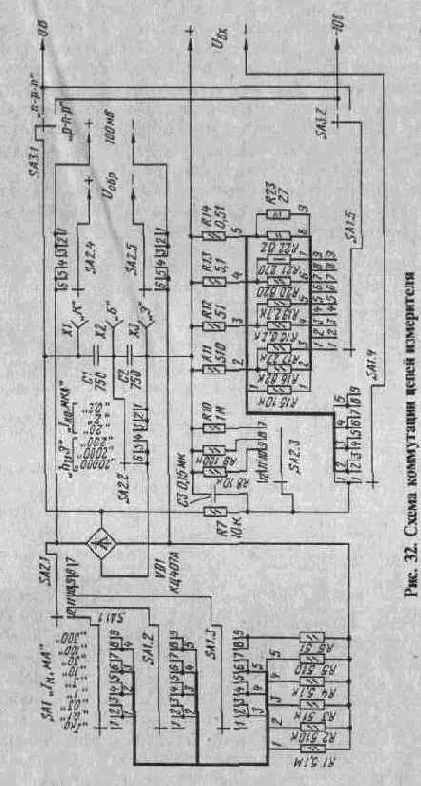

Принцип измерения П21э проиллюстрирован на рис. 30. Проверяемый транзистор VТx включен по схеме с общей базой. Его эмиттерный ток определяется относительно большим сопротивле


нием токозадающего резистора, установленного в цепь эмиттера (один из резисторов R 15 - R23) и напряжением источника питания. В цепь эмиттера включен также токоизмерительный резистор (R 11-R14). В цепи базы в диагонали диодного моста VD1 установлен резистор, падение напряжения на котором пропорционально току базы (R1 - R6).

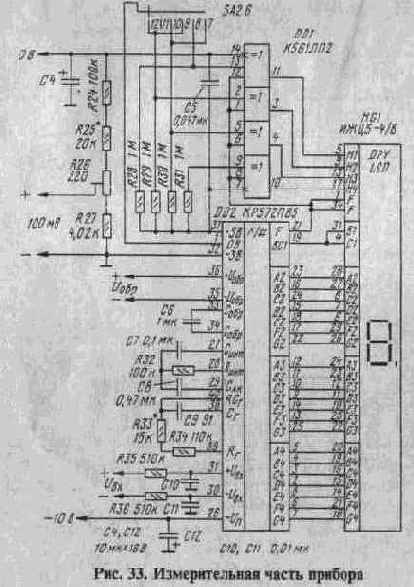

Отношение напряжения на резисторе в цепи эмиттера к напряжению на резисторе в цепи базы пропорционально коэффициенту передачи тока в схеме с общим коллектором, он на единицу больше аналогичного коэффициента в схеме с общим эмиттером. Это отношение измеряется АЦП на микросхеме КР572ПВ5. Токоизмерительные резисторы подобраны такого сопротивления, что падение на эмиттерном резисторе составляет около 50 или 150 мВ, на базовом - 25...1500 мВ в зависимости от коэффициента передачи тока базы h21э и диапазона. Диодный мост необходим для того, чтобы можно

было проверять транзисторы различной структуры без переключения входов Uобр АЦП. Кроме того, падение напряжения на диодах моста обеспечивает напряжение коллектор-база на указанном уровне 1,5 В. Напряжение на входе Uвх АЦП может менять знак, поэтому в эмиттерной цепи диодный мост не требуется.


При измерении обратного тока коллекторного перехода Iко между коллектором и эмиттером проверяемого транзистора VTx прикладывается напряжение 5 В с делителя R7R15 (рис. 31).
