ЦИФРОВОЙ МУЛЬТИМЕТР


Стрелочный авометр - измеритель напряжения, тока и сопротивления - много лет являлся основным прибором любого радиолюбителя. С появлением БИС КР572ПВ2 и КР572ПВ5 на смену ему пришел цифровой мультиметр, один из вариантов которого описывается ниже.

Основным отличием предлагаемого прибора от ранее описанного автором [2, 3] является малое потребление тока от батареи питания, что определяется использованием рассмотренной выше микросхемы КР572ПВ5 и жидкокристаллического индикатора. Кроме того, в нем расширен диапазон измеряемых сопротивлений до 19,99 МОм и возможен контроль р-n переходов различных полупроводниковых приборов, что не может обеспечить большинство других цифровых мультиметров.

Мультиметром можно измерять постоянное и переменное напряжения (в вольтах), ток (в миллиамперах), а также сопротивление (в килоомах) в пяти диапазонах с верхними пределами 0,1999, 1,999,

19,99, 199,9, 1999. При измерении сопротивлений возможно введение множителя "х10".

Погрешность измерения сопротивлений, постоянного напряжения и тока менее ±(0,2% +1 единица младшего разряда). При измерении переменного напряжения и тока в диапазоне частот 20 Гц... 5 кГц погрешность измерения менее ±(0,3%+1 единица младшего разряда) во всем диапазоне измеряемых напряжений. В диапазоне частот до 20 кГц при измерении в диапазоне от 0,1 предела измерения и выше погрешность не превышает 2,5% от измеряемой величины, на частоте 50 кГц - 10%.

Указанная точность для вольтметра переменных напряжений на частотах более 5 кГц гарантируется на диапазонах 0,1999, 1,999, 19,99 В. На диапазонах 199,9 и 1999 В погрешность на частотах более 5 кГц больше.

Входное сопротивление вольтметра - 11 МОм, емкость - 100 пФ, падение напряжения при измерении тока не превышает 0,2 В. Питание осуществляется от батареи 7Д-0,125Д, потребляемый ток не превышает 2 мА при измерении постоянных напряжений и токов и 7 мА при измерении сопротивлений и переменных напряжений и токов. Мультиметр работоспособен при разряде батареи до напряжения 7,5 В.

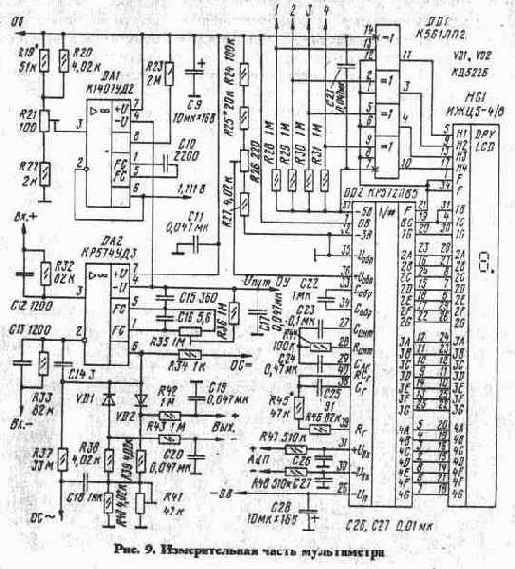

Схема коммутации цепей мультиметра приведена на рис. 7, за основу взята схема, описанная в [2, З].
