ОБ ОБЪЕДИНЕНИИ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ


Отметим вначале, что все приборы, кроме измерителей емкости и RCL, не чувствительны к частоте тактового генератора, eсли она выбирается, конечно, из рекомендованного ряда и производится перерасчет номиналов элементов. Для перехода с частоты 50 на 40 кГц достаточно увеличить сопротивление резистора Rинт на 20%, для частоты 100 кГц - уменьшить емкости Синт, Собр, Сак в два раза.

Поэтому при сохранении номиналов элементов измерителя RCL и частоты его тактового генератора 40 кГц с ним можно объединить любой другой прибор, кроме измерителя емкости. С измерителем емкости можно объединить любую другую конструкцию, кроме измерителя RCL, используя его номиналы (с приведенным выше уточнением для Синт и Сак) и частоту тактового генератора 100 кГц.

При отсутствии микросхемы КР572ПВ5 или жидкокристаллического индикатора описанные автором измерители можно собрать с использованием микросхемы КР572ПВ2 и полупроводниковых индикаторов с общим анодом, как, например, это сделано в [2, З]. Все рекомендации статьи применимы и для приборов на основе этой микросхемы. Отметим, что в мультиметре [2, 3] применено симметричное питание микросхемы АЦП, поэтому использование номинала Сит=0,1 мкФ вполне обосновано.

В приборах на основе КР572ПВ2 для питания светодиодных индикаторов следует применять отдельный источник напряжением 4...5 В на ток около 100 мА. Его минусовый вывод подключается к выводу 21 микросхемы (цифровой общий провод), который можно и - не соединять с общим аналоговым проводом.

Отметим, что при использовании светодиодных индикаторов их суммарный ток, протекающий через микросхему АЦП, зависит от индицируемого числа. Поэтому в процессе измерений изменяется температура кристалла микросхемы, что заметно изменяет напряжение опорного источника и снижает точность показаний. Именно поэтому автор в [2, 3] использовал отдельный источник опорного напряжения.

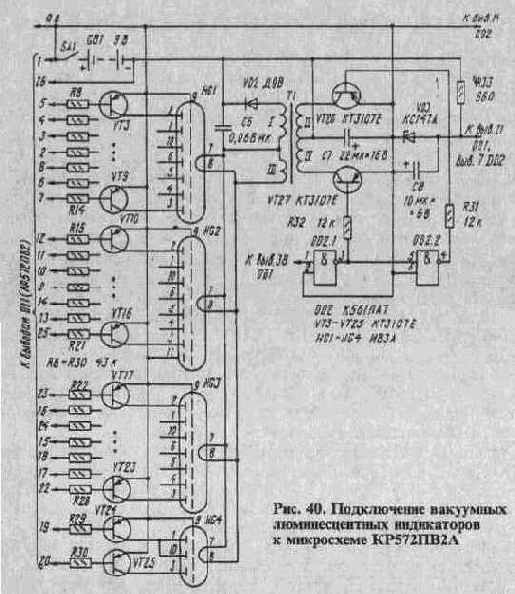

Вариант подключения вакуумных люминесцентных индикаторов к микросхеме КР572ПВ2А [7] приведен на рис. 40 (нумерация элементов условная).
