Микросхемы КР572ПВ2 и КР572ПВ5


ПРОСТОЙ ЦИФРОВОЙ ТЕРМОМЕТР


Термометр может измерять температуру от -60 до + 100°С, погрешность не превышает 0,2°С в диапазоне 0...40°С и в два раза больше за его пределами. Рабочая температура корпуса прибора 15...25°С. Термометр питается от встроенной батареи 7Д-0,125Д и потребляет ток не более 2 мА.

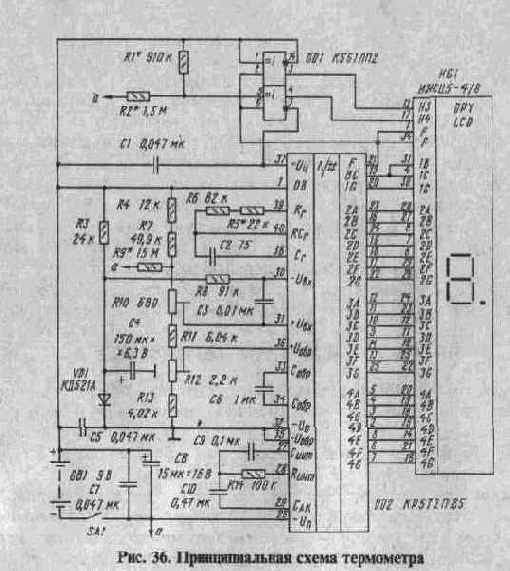

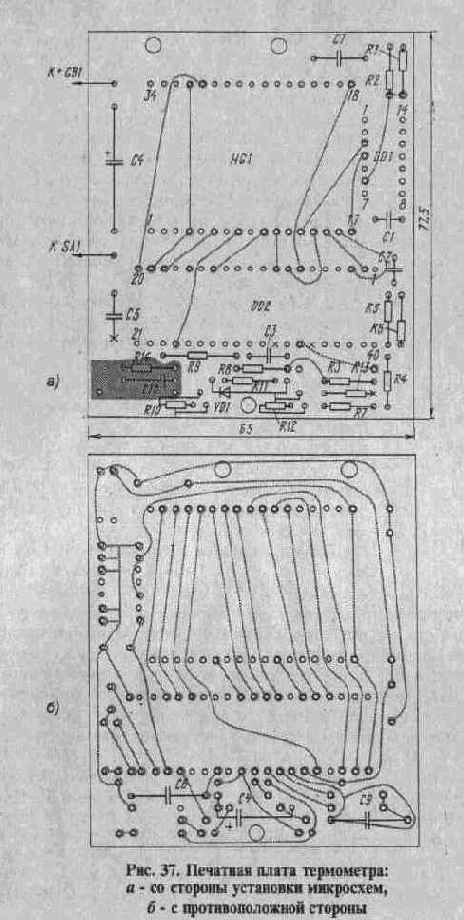

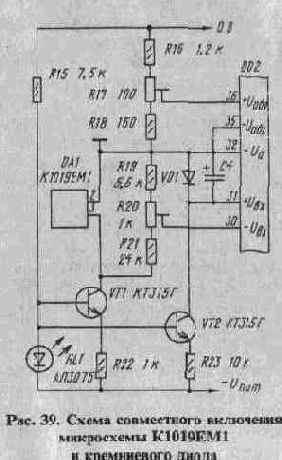

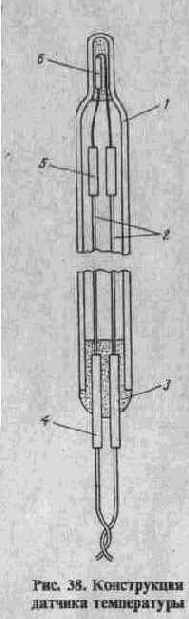

Основой предлагаемого устройства служит аналого-цифровой преобразователь на микросхеме DD2 с жидкокристаллическим индикатором HG1 (рис. 36). В качестве параметрического датчика использован кремниевый диод VD1, для которого температурный коэффициент напряжения (ТКН) примерно равен -2 мВ/°С. Падение напряжения на прямосмещенном диоде при токе 0,1...1 мА имеет величину в пределах 550...650 мВ и линейно уменьшается с ростом температуры.

Для питания датчика использован имеющийся в микросхеме DD2 источник опорного напряжения.

Делитель из резисторов R4, R7, R10 - R13 снижает напряжение до 600 мВ, что по величине соответствует напряжению на диоде VD1 при температуре 0°С; подстроечный резистор R10 обеспечивает его небольшую регулировку. Делитель формирует также напряжение 200 мВ, соответствующее разности напряжений, снимаемых с диода VD1 и движка резистора R11 при показании термометра 100°С. Это напряжение подается на входы Uобр микросхемы DD2, оно может быть тоже подстроено резистором R 12.

Элементы R5, R6, С2 определяют частоту задающего генератора (50 кГц), цепочка R8C3 сглаживает наводки и шумы и способствует


защите от статического электричества. Конденсатор С6 служит для хранения образцового напряжения, резистор R 14 и конденсатор С9 являются элементами интегратора микросхемы, С10 входит в цепь автокоррекции нуля.

Конденсаторы С1, С5, С7, С8 - блокировочные в цепях питания. Конденсатор С4 устраняет наводки переменного напряжения с частотой сети, которые при его отсутствии детектируются на нелинейности диода VD1 и существенно искажают показания.

Микросхема DD1 используется для постоянного включения запятой Н3 и контроля разрядки батареи. Особо следует отметить назначение резистора R9.
