АВТОМАТ ПЛАВНОГО ПУСКА КОЛЛЕКТОРНЫХ ЭЛЕКТРОДВИГАТЕЛЕЙ


Тот, кто имел дело с мощным коллекторным электродвигателем, замечал, как резко пригасали осветительные лампы накаливания в момент пуска двигателя. Однако большой пусковой ток вреден не столько миганием ламп, сколько возможным разрушением коллектора самого двигателя и редуктора электроинструмента из-за теплового и динамического удара. В разделе описано устройство, обеспечивающее плавное увеличение тока в двигателе. Оно, кроме того, "по совместительству" вьполняет функцию регулятора мощности нагрузки и электронного предохранителя, исключающего порчу инструмента при большой перегрузке или его заклинивании.

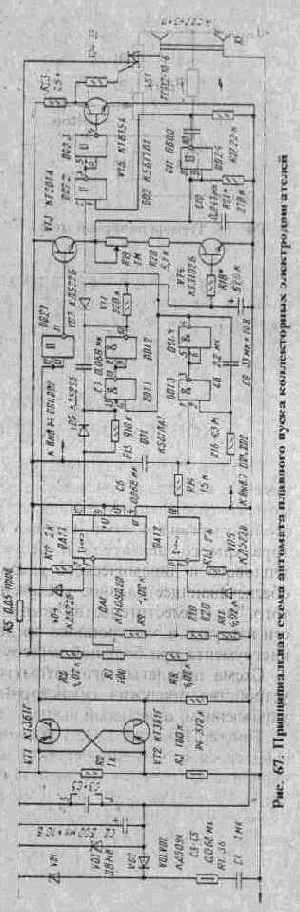

Схема предлагаемого автомата приведена на рис. 67. Основой устройства послужил симисторный регулятор с фазоимпульсный управлением, описанный выше.

Триггер Шмитта DD2.1 формирует крутые фронт и спад образующегося в момент перехода сетевого напряжения через нуль импульса и через эмиттерный повторитель VT3 заряжает конденсатор С10 практически до. напряжения на выводе 14 микросхем. Разряжается конденсатор через резисторы R 19 - R21 и открытый транзистор VT4. При снижении напряжения на конденсаторе С10 до порогового значения элемент DD2.4 переключается, фронт импульса с его выхода дифференцируется цепью C11R22 и в виде импульса

длительностью около 100 мкс через элементы DD2.2, DD2.3 и транзистор VT5 включает симистop VSl.

В исходном состоянии транзистор VT4 закрыт и разрядка конденсатора С10 происходит только через резистор R21. Его сопротивление подобрано так, что симистор включается в конце каждого полупериода, поэтому на выход устройства подается относительно небольшое "дежурное" сетевое напряжение.

При включении нагрузки через резистор R5 начинает протекать ток, создающий на нем падение напряжения (в виде импульсов изменяющейся полярности) амплитудой 10...30 мВ. Движок подстроечного резистора R7 устанавливают в такое положение, чтобы напряжение на прямом входе ОУ DA1.1 было несколько меньше, чем на инверсном, и на выходе ОУ был сигнал низкого уровня.
