Иногда требуется сдвинуть фронт и спад прямоугольного импульса. Простейшая схема реализация такой задачи показана на рис. 1.58. С появлением на входе фронта импульса конденсатор С1 начинает заряжаться через
цепь VD1-R1, а с появлением спада — разряжается через VD2-R2. Это позволяет раздельно устанавливать задержку переключения ЛЭ. Максимальное время задержки фронта и спада импульса не может превышать 80% от
продолжительности входного сигнала.

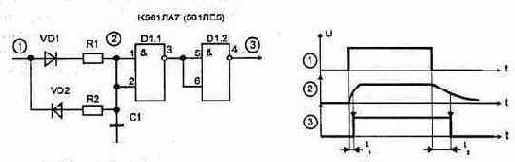

Рис. 1.58. Временная задержка импульса на RC-цепях


Рис. 1.59. Сдвигающий регистр

Пример цифрового способа получения задержки с использованием сдвигающего регистра показан на рис. 1.59.

Задержка зависит от используемого выхода и синхронизирована с тактовой частотой генератора (последовательно можно включить любое количество регистров). При наличии уровня лог. "1" на входе D по положительному фронту
импульсов, приходящих с тактового генератора tт, происходит запись в регистр.

При очередном такте это значение сигнала последовательно появляется на выходах регистра. Такая схема может вносить погрешность в длительность выходного сигнала не больше, чем период тактовой частоты, и применима для
получения небольшой задержки. Для получения любой задержки сигнала иногда экономически более выгодным является применение микросхем оперативной памяти вместе со схемой управления (запись и чтение через необходимый интервал).
