ПРИМЕНЕНИЕ МИКРОСХЕМ ТТЛ И КМОП



Мультиплексоры


Широкое применение в цифровых устройствах находят микросхемы мультиплексоров, используемые для коммутации двоичных сигналов.

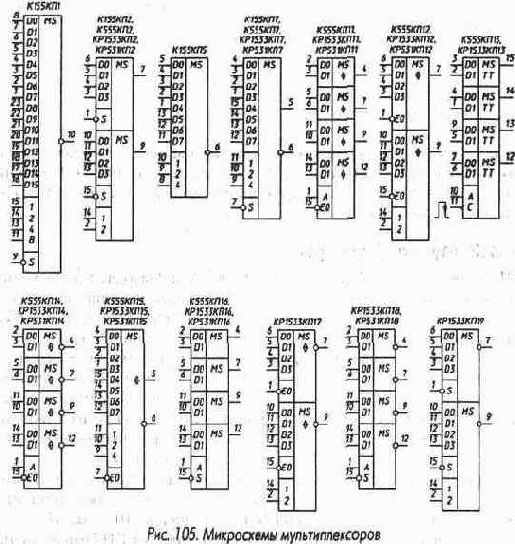

Мультиплексор КП7 имеет восемь информационных входов D0 - D7, три адресных входа 1, 2, 4 и вход стробирования S (рис. 105). У микросхемы два выхода - прямой и инверсный. Если на входе стробирования лог. 1, на прямом выходе 0 независимо от сигналов на других входах. Если на входе стробирования лог. 0, сигнал на прямом выходе повторяет сигнал на том входе, номер которого совпадает с десятичным эквивалентом кода на входах 1,2,4 мультиплексора. На инверсном выходе сигнал всегда противофазен сигналу на прямом выходе.

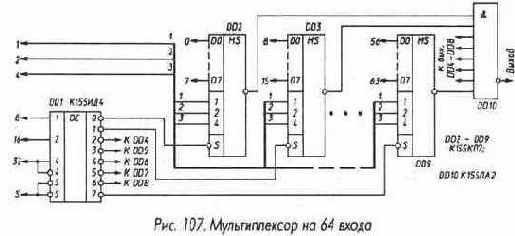

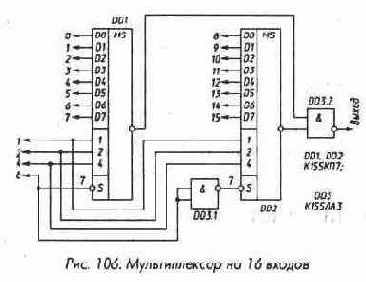

Наличие входа стробирования позволяет простыми средствами строить мультиплексоры на большее число входов. На рис. 106 приведена схема мультиплексора на 16 входов, на рис. 107 - на 64.

Мультиплексор К155КП5 (рис. 105) в отличие от КП7 имеет лишь инверсный выход и не имеет входа стробирования.

Микросхема К155КП1 (рис. 105) содержит четыре адресных входа 1,2,4,8; 16 информационных входов D0 - D15 и вход стробирования S. Выход у этой микросхемы только инверсный. Все свойства и способы включения у нее такие же, как и у КП7.

Микросхема КП2 (рис. 105) содержит два мультиплексора на четыре информационных входа D0 - D3 с отдельными входами стробирования, объединенными адресными входами и прямыми выходами.

Микросхема КП11 (рис. 105) - четыре двухвходовых мультиплексора с общим управлением и возможностью перевода выходов в высокоимпедансное состояние. При лог. 0 на адресном входе А на выход каждого мультиплексора проходит сигнал со входа D0, при лог. 1 -с входа D1. Выходы микросхемы активны при лог. 0 на входе ЕО.


Подача лог 1 на вход ЕО переводит выходы в высокоимпедансное состояние.

Микросхема КП12 (рис. 105) - два четырехвходовых мультиплексора с общим управлением и возможностью перевода выходов в высокоимпедансное состояние. На выход каждого мультиплексора проходит сигнал со входа с номером, соответствующим десятичному эквиваленту двоичного кода, поданного на адресные входы 1 и 2.
Каждый мультиплексор имеет свой вход перевода выхода в высокоимпедансное состояние ЕО, действующий подобно входу ЕО микросхемы К555КП 11. Микросхема КП13 (рис. 105) - четыре двухвходовых мультиплексора с общим управлением и регистром хранения на выходе (похожа на микросхему КР531ИР20). На входы регистра поступают сигналы



со входов D0 микросхемы, если на адресном входе А лог. 0 и со входов D1, если на входе А лог. 1. Запись в регистр производится по спаду импульса положительной полярности на входе С. Микросхема КП14 (рис. 105) аналогична микросхеме К555КП11, но инвертирует мультиплексируемые сигналы. Микросхема КП15 (рис. 105) - восьмивходовый мультиплексор с прямым и инверсным выходом и с возможностью перевода выходов в высокоимпедансное состояние. При лог. 0 на входе ЕО на выходы проходит сигнал с того входа, номер которого соответствует десятичному эквиваленту кода, поданного на адресные входы 1, 2, 4. На инверсный выход сигнал проходит с инверсией. Подача лог. 1 на вход ЕО переводит и прямой, и инверсный выходы в высокоимпедансное состояние. Микросхема КП16 (рис. 105) - четыре двухвходовых стробируемых мультиплексора. Логика ее работы аналогична логике работы микросхемы КП11, однако подача лог. 1 на вход S переводит выходы микросхемы в состояние лог. 0 независимо от состояния информационных и адресного входов. Микросхема КР533КП17 (рис. 105) аналогична микросхеме КП12, но инвертирует мультиплексируемые сигналы. Микросхема КП18 (рис. 105) аналогична КП16, но инвертирует мультиплексируемые сигналы. Подача лог. 1 на вход S микросхемы устанавливает выход в состояние лог. 1 независимо от состояния других входов. Микросхема КР1533КП19 (рис. 105) функционирует аналогично КП2, но инвертирует мультиплексируемые сигналы. Вход S этой микросхемы действует аналогично такому же входу КП18. Наиболее полный набор мультиплексоров входит в серию микросхем КР1533 - счетверенные мультиплексоры на два входа, сдвоенные на четыре входа и мультиплексоры на восемь входов, причем в каждой из этих групп есть мультиплексоры со стандартным выходом - КР1533КП16, КР1533КП2, КР1533КП17, с инверсным выходом - КР1533КП18, КР1533КП19, КР1533КП7, с выходом с высокоимпедансным состоянием - КР1533КП11, КР1533КП12, КР1533КП15, с инверсным выходом с высокоимпедансным состоянием - КР1533 КП14, КР1533КП17, КР1533КП15. Нагрузочная способность мультиплексоров КР1533КП2, КП7, КП11А, КП12, КП14А, КП15 составляет 12 мА в состоянии лог. 0 при выходном напряжении 0,4 В и 0,4 мА в состоянии лог. 1 при вы

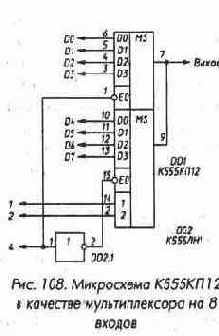

ходном напряжении 2, 4 В, мультиплексоров КР1533КП16, КП17, КП18, КП19 аналогична той, что у микросхемы КР1533ИР22. Нагрузочная способность мультиплексоров серии КР531, выходы которых могут переводиться в высокоимпедансное состояние, составляет 20 мА в состоянии лог. 0 и 6,5 мА в состоянии лог. 1 при выходном напряжении 2,4 В. Возможность перевода выходов мультиплексоров КП11, КП12, КП14, КП15 и КП17 в высокоимпедансное состояние облегчает объединение микросхем для увеличения числа входов. На рис. 108 показано преобразование мультиплексоров

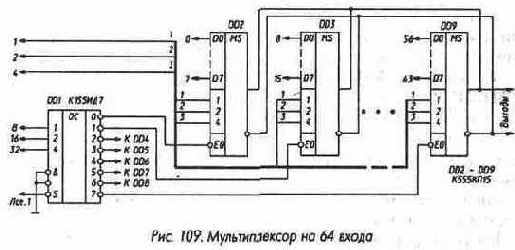

микросхемы КП12 в один на восемь входов, на рис. 109 - на 64 входа. Назначение выводов микросхем КП12 и К155КП2, КП15 и К155КП7 совпадает за исключением входов перевода выходов микросхем в высокоимпедансное состояние. Это позволяет в большинстве случаев использовать микросхемы КП12 и КП15 взамен указанных микросхем серии К155 без переработки печатных плат.
