D-тригеры



Двухступенчатый тригер.

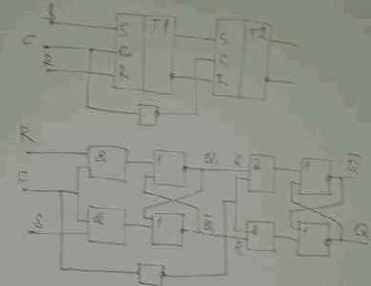

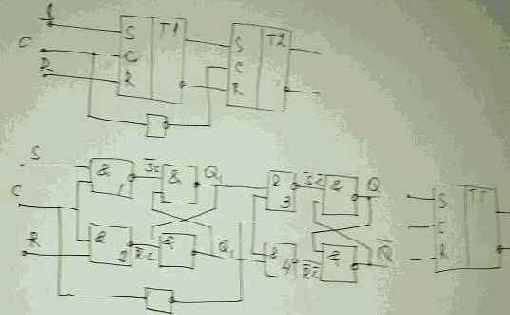

MS тригеры – тригеры содержащие 2 тригерные структуры: 1-ведущий тригер(Master) 2-ведомый тригер(Slave). Синхронные тригеры со статическим управлением. Общая схема тригера с двухстпенчатым запоминанием информации.

Если С=1 ведущий тригер устанавливается в состояние соответствующие входным информационным сигналам. Ведомый тригер находится в режиме хранения так как на его вход поступает поступает сигнал С=0 так как на входе инвертор. При изменгении сигнала С с 1 на 0 ведущий тригер отключается от восприятия входных информационных сигналов, ведомый тригер переписывает сигналы сформированные на выходах ведущего тригера и формирует новый выходные сигналы. Таким образом, управление процессами в тригере с двухступенчатым запоминанием информации, за время тактового периода, осуществляется двумя фронтами сигнала синхронизации С.

На элементах или-не

На элементах и-не
