JK-триггеры.


При Т=1 К=1 триггер меняет свое состояние на инверсное.

Универсальные триггеры на основе JK-триггеров могут быть построены любые типы триггеров. JK-триггеры не имеют запрещенных наборов. JK-тригеры строятся на основе RS триггеров, путем создания инверсного режима при запрещенной комбинации входных сигналов. J-вход установки в состояние 1 К-вход сброса на ноль.

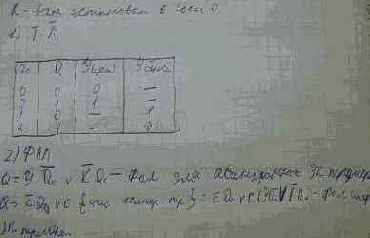

ФАЛ и таблица истинности

Таблица переходов, отображает определение входов J и K который при подаче на них активных логических уровней соответственно устанавливают и сбрасывают JK триггер, то есть входы J и K работают всегда с активными уровнями. Из ФАЛ следует, что при подаче на входы J и K двух активных уровней, JK триггер работает как счетный: выходное состояние тригера меняется при каждом импульсе синхронизации на инверсное. Следовательно JK триггер дожен иметь цепи ОС. Структура JK-триггера базируется на принципе построения триггера с двухступенчатым запоминанием информации или триггера с динамическим управлением.

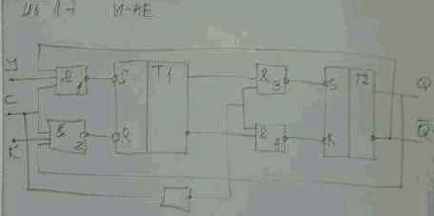

Принцип работы: на входах трехвходового логического элемента И-НЕ 1,2 всегда будет присутствовать на одном лементе активный сигнал, на другом пассивный,так как по цепи обратной положительной связи, с выходов триггеров на входы логических элементов 1,2 поступают взаимо инверсные сигналы, следовательно на входах асинхронного RS триггера первой ступени не могут появиться 2 активных сигнала. Триггер работает по принципу двухступенчатого запоминания информации: при активном сигнале синхронизации С информация переписывается в Т1, Т2 находится в режиме хранения. При пассивном уровне сигнала синхронизации C информация с Т1 переписывается на Т2. JK-триггеры могут быть дополнениы входами асинхронной установки, которые имеют наивысший приоритет.
