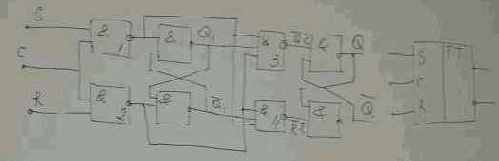

RS тригер с запрещающими связями между отдельными элементами.
Такой режим работы исключает одновременную подачу 2 активных уровней на ведомые тригеры, и заменяет инверсный сигнал синхронизации схемотехническим решением.
При С равном единице, в процессе записи информации в тригер Т1 на выходе одного из логических элементов 1 или 2 формируется сигнал логического нуля. Поэтому ЛЭ 3,4 будут заданы, и ведомый тригер Т2 будет находиться в режиме хранения информации. При С=0 на логических элементах 1 и2 формируется сигнал логической единицы, который является пассивным для тригера на элементах И-НЕ. Таким образом ведущий тригер Т1 переходит в режим хранения информации. На логические элементы 3,4 будет поступать сигнал логической единицы, который обеспечит переписывание выходных сигналов Т1 на входы ЛЭ 3,4 и Т2, то есть, происходит формирование выходных сигналов двухступенчатого тригера.

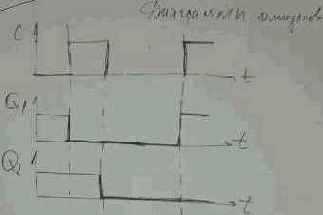

Вывод: запись информации в двухступенчатые тригеры, происходит по срезу входного импульса, то есть с задержкой на длительность синхроимпульса. Это свойство позволило создать Т и JK тригеры.
