Программатор микросхем с последовательным доступом



Программатор микросхем с последовательным доступом


Примечание от переводчика:

Этот программатор предназначен для считывания и записывания микросхем с последовательным доступом, которые обычно применяются в системах кодирования, защиты, охраны. Этот программатор применяют многие аппаратные хакеры всего мира для взлома кодированных магнитофонов, ремонта цифровых телевизоров, и т.д. То есть тех устройств, где применяются микросхемы с шинами microwire и I2C. И я тоже не исключение. С помощью него я взломал несколько магнитофонов. Если вы взломали магнитофон и желаете поделиться методами, то присылайте файлы в формате PonyProg с указанием:
  Точной модели магнитофона или любого другого аппарата.
  Точным и полным названием ПЗУ или FLASH микросхемы.
  Шестнадцатеричными адресами в которых записан код и в каком формате (передом назад, задом наперед, с заменой нибблов).
  Собственно сам код.
Все эти файлы будут опубликованы на сайте.
Изучается проблема удаления кода совсем. То есть чтобы он не появлялся вообще после включения аппарата. Как известно, за это отвечает один, или несколько байт в ПЗУ, но найти их намного труднее, чем сам код.

По вопросам применения PonyProg мистером C.Lanconelli открыт форум.

Schematic Terrorist

    Если вы ищете простой, но мощный по возможностям программатор, то вы попали куда надо - он здесь. PonyProg - программатор для программирования микросхем Flash с последовательным доступом. PonyProg разработан для работы в системах Windows95, 98, 2000, NT и Intel Linux. На данный момент программатор поддерживает IІC Bus, Microwire, SPI eeprom, Atmel AVR и PIC micro. SI-Prog - аппаратный контроллер для программирования, попросту говоря - железо. PonyProg работает также с другим железом, таким как AVR ISP (STK200/300), Ludipipo и EasyI2C .

Разрабатывается: PonyProg 2000, улучшенная версия PonyProg с некоторыми новыми приставками и возможностями.

Возможности

Поддержка 24C02, 24C04, 24C08, 24C16 IІC Bus EEPROM
Поддержка 24C32, 24C64, 24C65, 24C128, 24C256, 24C512 IІC Bus EEPROM


Автоопределение емкости 24XX EEPROM
Поддержка 24C325 and 24C645 IІC Bus EEPROM
Поддержка Siemens SDE2516, SDE2526, SDA2546, SDA2586, SDA3546, SDA3586 EEPROM (as 24XX Auto)
Поддержка Siemens SDE2506 EEPROM
Detect the bank roll over capability of some old 24XX EEPROM
Поддержка AT90S1200, AT90S2313, AT90S2323, AT90S2343, AT90S4414, AT90S4434, AT90S8515, AT90S8535 Flash micro
Поддержка AT90S2323, AT90S2343, AT90S2333, AT90S4433, AT90S4434, AT90S8535, AT90S8534
Автоопределение типа микроконтролеров AVR
Поддержка микроконтролеров AVR ATmega
Поддержка микроконтролеров AVR ATtiny
Запись бита защиты в микроконтролеры AVR
Одновременная запись Flash и EEPROM памяти в микроконтролеры AVR
Поддержка AT89S8252 и AT89S53
Поддержка 93C06, 93C46, 93C56, 93C66, 93C76, 93C86 Microwire EEPROM (C и LC серии, CS серия пока не поддерживается)
Поддержка 93C13 (как 93C06) и 93C14 (как 93C46) Microwire EEPROM
Поддержка микроконтролеров PIC 16C84/16F84
Поддержка 25010, 25020, 25040 SPI EEPROM
Поддержка 25080, 25160, 25320, 25640, 25128, 25256 Big SPI EEPROM
Поддержка 25642 и 95640 Big SPI EEPROM
Чтение/запись файлов Intel-формата
Чтение/запись файлов Motorola S-record
Возможность записи EІP-файла для сохранения характеристик EEPROM, и редактирование содержания вместе с CRC
Шестнадцатеричный и текстовый режим редактирования буфера.
Работа под Windows95, Windows98, WindowsNT и Linux*
Заполнение буфера заданным байтом
Редактирование защитных бит в AVR, AT89S и PIC

    *Не все интерфейсы поддерживаются во всех операционных системах (см. в документации).

PonyProg пока в стадии разработки, если вы программист и хотите улучшить PonyProg скачайте исходники с Linux download page, но перед этим почитайте GPL лицензию!

Вам нужны средства разработки микроконтролеров AVR? Загляните сюда

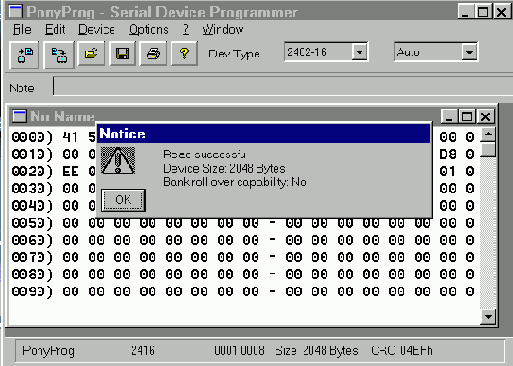

А вот так он выглядит





Скачать программу PonyProg v 1.17a beta - 376 kb.    PonyProg v 2.01b beta - 512 kb.
Это версия от 29 февраля 2000 г. На сайте разработчика вы можете найти более свежие версии программы. Документация



А вот и схемы программатора

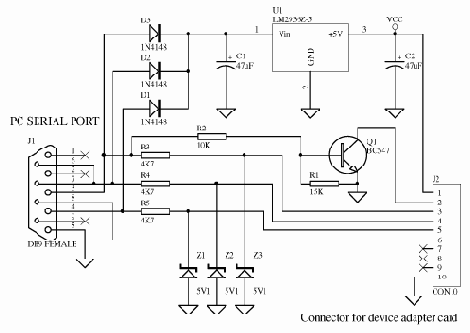

SI-Prog базовый блок: подключается к последовательному порту через разъем PC DB9.
Вы можете подключать нижеописаные адаптеры в CON10.
Схема питается от последовательного порта и не требует дополнительных источников питания.

Детали

Диоды - германиевые, резисторы, кондёры - любые. Транзистор КТ315. Микросхема - 7805, КР142ЕН5 - на 5 вольт. Стабилитроны - КС147.

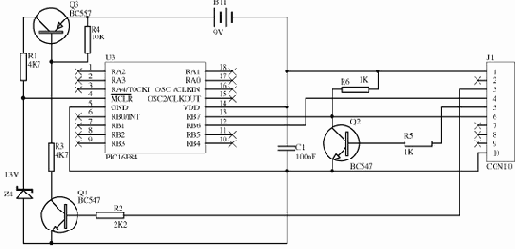

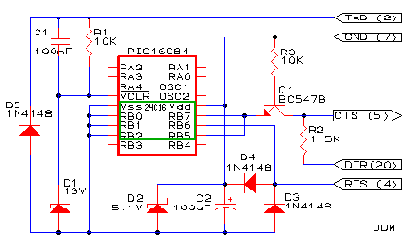

Адаптер для программирования микроконтроллеров PIC (PIC16F84, PIC16C84)



Адаптер для программирования I2C (24Cxx, SDE2516, ...)

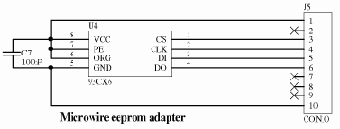

Адаптер для программирования Microwire eeprom (93Cx6)

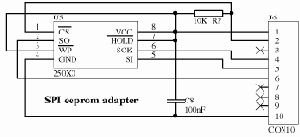

Адаптер для программирования SPI eeprom (25xxx)

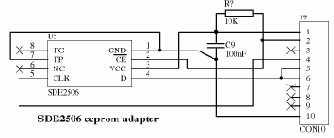

Адаптер для программирования SDE2506

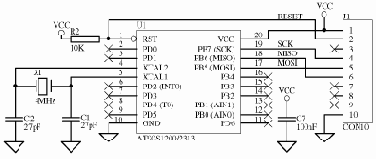

Адаптер для программирования 20-ти ножечных микроконтроллеров AVR (AT90S1200, AT90S2313)

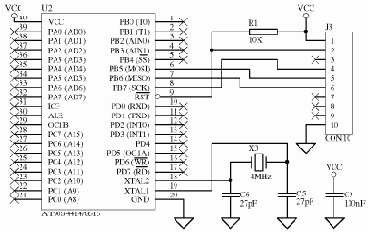

Адаптер для программирования 40-а ножечных микроконтроллеров AVR (AT90S4414, AT908515)

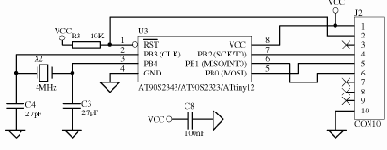

Адаптер для программирования 8-и ножечных микроконтроллеров AVR (AT90S2323, AT90S2343, ATtiny12)

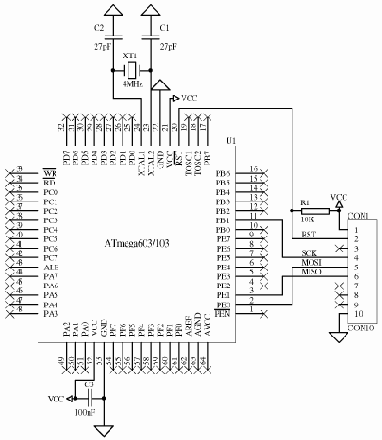

Адаптер для программирования микроконтроллеров ATmega (ATmega103, ATmega603)

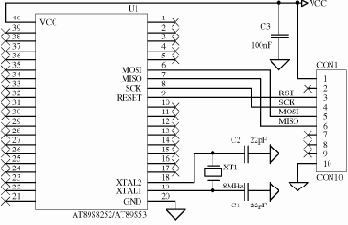

Адаптер для программирования микроконтроллеров AT89S8252, AT89S53

Ludipipo interface



PonyProg поддерживает Ludipipo interface для программирования PIC16x84. Для его использования совместно с программой PonyProg выберите "SI-Prog API" в окне Options/Setup и отметьте "serial" и "Invert D-OUT". Если вы работаете под Linux выберите "SI-Prog I/O" и запустите PonyProg как главный.

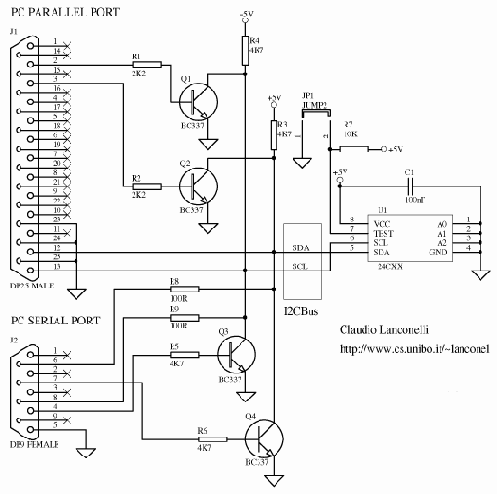

Easy I2C Bus interface (оба: последовательный и параллельный)



PonyProg поддерживает Easy I2C Bus interface для программирования микросхем 24Cxx. Для его использования совместно с программой PonyProg выберите "Easy I2CBus" в окне Options/Setup и отметьте "parallel". Примечание: этот интерфейс не работает под Windows NT. Я предлагаю использовать параллельный порт, потому-что последовательный порт может выдавать низкое напряжение на некоторых компьютерах.

Внимание! Эта схема позволяет программировать микросхемы непосредственно в исследуемом устройстве.Но будьте осторожны, так как схема не имеет гальванической развязки с устройством и возможно повреждение параллельного порта в компьютере.
