двухканальный двухполупериодный выпрямитель среднего значения


Микросхема К157ДА1 — двухканальный двухполупериодный выпрямитель среднего значения сигналов предназначен для управления приборами индикации средних уровней записываемого сигнала в стереофонических магнитофонах. Каж­дый канал ИС содержит буферный усилитель и преобразователь двухполярного сигнала в однополярный.

Функциональная схема ИС К157ДА1 и схема ее включения приведены на рис 11 (1 — буферные усилители, 2 — преобразователи двухполярного сигнала. 3 — стабилизатор режима)

Выходные напряжения на нагрузке каждого канала микросхемы (конденса­торах фильтра С1, С2 и стрелочных измерительных приборах PI, P2) имеют положительную полярность. Уровни выходных напряжений соответствуют с вы­сокой точностью средневыпрямленным значениям входных сигналов в диапазоне свыше 50 дБ, что позволяет использовать эту ИС в самых различных устрой­ствах не только бытовой аппаратуры магнитной записи, но и в измерительной технике, в качестве преобразователя переменного напряжения в постоянное

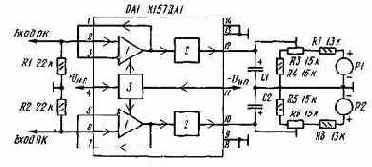

Рис. 11. Функциональная схема двухканального двухполупериодного выпрямите­ля среднего значения сигнала К157ДА1

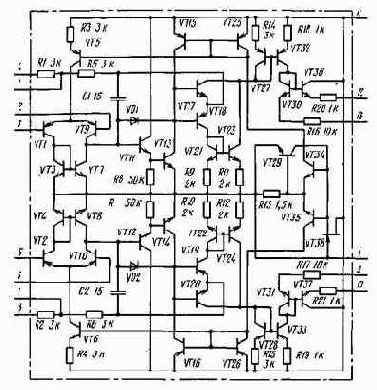

Рис. 12. Принципиальная схема двухканального двухполупериодного выпрямителя среднего значения сигнала К157ДА1

Основные электрические параметры микросхемы К157ДА1

Номинальное напряжение питания, В........- , ±15

Коэффициент усиления по напряжению .... . . . . 7...10

Выходное напряжение, В, не менее....... . . . 9

Выходное напряжение покоя, мВ, не более....... . . 50

Входной ток каждого канала, нА, не более......... 200



Потребляемый ток в отсутствие сигнала (по двум каналам), мА,

не более . .............. . : 1,6

Выходной ток каждого канала, мА, не менее ......... 2,5 .6

Предельно допустимые режимы эксплуатации

Диапазон питающих напряжений.............±3. ±20

Верхняя граничная частота, кГц, не менее.......... 100

Рассеиваемая мощность (в диапазоне температур — 25...+ 25 °С),

мВт, не более ...... ... ...... 500

Диапазон рабочих температур, "С , ..... ......
— 25... + 70

Каждый канал микросхемы (рис. 12) содержит предварительный усилитель и преобразователь двуполярного сигнала в однополярный. Предварительные усилители построены аналогично ИС К.157УД2, т. е. являются операционными усилителями, с той лишь разницей, что в ИС К157ДА1 корректирующие кон­денсаторы и резисторы цепи общей ООС, определяющие коэффициент передачи, сделаны на кристалле.

Входные каскады усилителей обоих каналов выполнены по дифференциаль­ной схеме на транзисторах VT1 и VT9 (VT2 и VT10), имеющих горизонтальную р-n-р структуру.

Вторые каскады — усилители напряжения — собраны на транзисторах VT11 и VT13 (VT12 и VT14)

Усилители мощности — транзисторы VT17, VT18 {VT19, VT20) — двухтакт­ные, без начального смещения Коллекторы каждого из транзисторов усилителя мощности подключены к отражателям тока на парах транзисторов VT21, VT23 (VТ22, VT24) и VT27, VT32 (VT28, VT33) Нагрузкой каскада служит делитель Rl, R5 (R2, R6) в цепи отрицательной обратной связи.

Воздействие на входе усилителя сигналов отрицательной или положительной полярности приводит к появлению импульса тока в цепи коллектора р-n-р или n-р-n транзистора усилителя мощности, которые затем подводятся в виде им­пульсов тока одной полярности к коллектору и базе включенного диодом тран­зистора VT27 (VT28) и связанного с ним транзистора VT32 (VT33). Поскольку последний эквивалентен трем параллельно включенным транзисторам VT27 (VТ28), амплитудное значение импульсов его коллекторного тока в три раза превышает амплитуду импульсов тока транзисторов VT27 (VT28). Выходное напряжение, представляющее собой усиленное и выпрямленное входное напря­жение (обеих полярностей), выделяется на нагрузочных резисторах R16 (R17) и подводится к выходу через эмиттерный повторитель на транзисторе VT36 (VT37) Транзистор VT30 (VT31) играет роль элемента, компенсирующего напря­жение база-эмиттер транзистора эмиттерного повторителя.

Постоянные времени заряда и разряда определяются произведениями емко­сти усредняющего конденсатора фильтра (подключаемого к выходу эмиттерного повторителя 12 (10) на сопротивление резистора R20 (R21) микросхемы и сопротивление нагрузки
