Интегральные микросхемы для аппаратуры магнитной записи



ведения для стереофонических магнитофонов Он


Микросхема К157УЛ1А (К157УЛ1Б)двухканальный усилитель воспроиз­ ведения для стереофонических магнитофонов Он обладает низким уровнем шумов типа 1/f. Спектральная плотность напряжения шумов в диапазоне частот 10...100 Гц не более 4 нВ/Гц-2.

Напряжение шумов, приведенное ко входу функционального узла усилителя воспроизведения кассетного магнитофона с магнитной головкой типа ЗД24Н в полосе частот 20 Гц...20 кГц, составляет не более 0,5 мкВ, что позволяет получить отношение сигнал/шум не менее 54 дБ.

Функциональная схема ИС К157УЛ1А (КД57УЛ1Б) и схема ее включения приведены на рис. 7 (1 — входной каскад, 2 — каскад основного усиления. 3 — выходной каскад, 4 — стабилизатор режима (задает и поддерживает режим 1-го каскада по постоянному току)

Основные электрические параметры микросхемы

Номинальное напряжение питания, В............ 9

Коэффициент усиления по напряжению в полосе частот 20 Гц...

20 кГц без ООС, не менее................8000...13 000

Потребляемый ток (по двум каналам), мА, не более...... 3...6

Входное сопротивление, кОм, не менее........... : 60

Выходное сопротивление, Ом, не более........... 300

Коэффициент гармоник при Uвых — 1 В, f = 400 Гц, %, не более . . 0.2

Коэффициент ослабления сигнала соседнего канала, дБ, не менее — 70 Напряжение шумов, приведенное ко входу, в полосе частот 20 Гц.. 20 кГц при сопротивлении источника сигнала 10 Ом, тнч =3180 икс. тнч=70 мкс, мкВ, не более:



для К157УЛ1А ...,,,..,,»,,,,,,,, 0,3

для К157УЛ1Б .....,..,,.,.,.,... 0,6...1,0

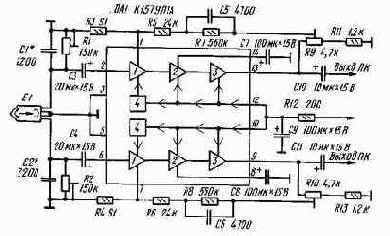

Рис. 7. Функциональная схема двухканального предварительного усилителя вос­произведения К157УЛ1А (К157УЛ1Б)

Предельно допустимые режимы эксплуатации

Диапазон питающих напряжений, В............ 8,1...20

Выходной ток, мА, не более............... 5

Входной ток, мА, не более......, , , , , , , , , , 1

Рассеиваемая мощность, мВт, не более........... 250

Входной каскад усилителя (рис. 8) оптимизирован по отношению сигнал/шум в полосе частот 20...20 000 Гц при работе его от магнитной головки.
Он содержит один транзистор VT1 (VT2), включенный по схеме с ОЭ с резистивной нагрузкой. Отрицательная обратная связь (ООС) по постоянному току, которой охвачены транзисторы VT1 (VT2) и VT9 (VT10) через резисторы RJ, R5 (R2, R6), стаби­лизирует электрический режим входного каскада. Коэффициент усиления каскада около 30.

Для уменьшения уровня шумов в микросхеме предпринят ряд специальных мер, в частности: коллекторный ток транзистора VT1 (VT2) задан на уровне 50 . 60 мкА, его статический коэффициент тока базы не менее 150, эмиттер диаметром 100 мкм имеет круглую форму, переход эмиттер-база перекрыт алюминиевой шиной эмиттера, выводы базы выполнены с двух сторон эмиттера.

В каскаде основного усилителя работают транзисторы VT9, VT13, VT15 (VT10, VT14, VT16). Его коэффициент передачи около 400. Снижение уровня собственных шумов этого каскада достигнуто уменьшением коллекторного гока транзистора VT9 (VTI0) до 30 мкА и увеличением площади его эмиттера

На выходе усилителя включен эмиттерный повторитель с динамической нагрузкой — транзисторы VT19, VT20 (VТ22, VT21) — и защита от короткого замыкания по выходу на транзисторе VT17 (VT18).

Стабилизируют режим входного каскада усилителя диоды VD1 — VD4 {VD5 — VD8) и транзисторы VT5, VT11, VT13 (VT8, VT12, VT14). Транзистор VT16 (VT17) служит для предотвращения насыщения транзистора VT9 (VT10) в мо­мент подачи напряжения питания.



Рис. 8. Принципиальная схема двухканального предварительного усили­теля воспроизведения К157УЛ1А (К157УЛ1Б)

Амплитудно-частотная характеристика (АЧХ) усилителя определяется внеш­ней цепью ООС по току, включаемой между выходом усилителя и эмиттером транзистора VT1 (VT2), а коэффициент усиления — сопротивлением внешнего резистора, включаемого между выводами 1 (7) и 3 (5). Для устранения ООС по переменному току в каскаде входного усилителя и получения максимального усиления в каскаде основного усиления между выводами 14 (8) и 3 (5) подключают конденсатор большой емкости. Для устойчивой работы усилителя с магнитной головкой на входе между выводами 2 (6) и 3 (5) необходимо вклю­чить конденсатор.Его емкость определяется индуктивностью магнитной головки и требуемой формой АЧХ.
