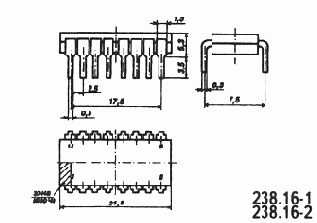

Корпус ИМС К155РЕ3



Микросхема представляет собой электрически программируемое




Содержание раздела






Микросхема представляет собой электрически программируемое посредством пережигания плавких перемычек постоянное запоминающее устройство (ППЗУ) емкостью 256 бит (32x8). В исходном состоянии по всем адресам и разрядам записан логический ноль. Корпус К155РЕ3 типа 238.16-2, масса не более 2 г.

Корпус ИМС К155РЕ3

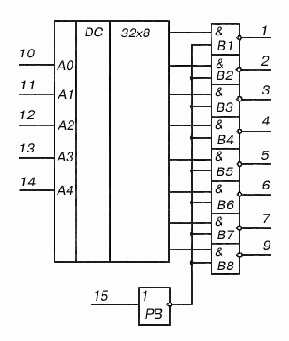

Условное графическое обозначение

1 - выход B1;
2 - выход B2;
3 - выход B3;
4 - выход B4;
5 - выход B5;
6 - выход B6;
7 - выход B7;
8 - общий;
9 - выход B8;
10 - вход адресный A0;
11 - вход адресный A1;
12 - вход адресный A2;
13 - вход адресный A3;
14 - вход адресный A4;
15 - вход разрешения выборки PB;
16 - напряжение питания;

Электрические параметры



1 Номинальное напряжение питания 5 В
5 %
2 Выходное напряжение низкого уровня не более 0,5 В
3 Напряжение на антизвонном диоде не менее -1,5 В
4 Входной ток низкого уровня не более -1 мА
5 Входной ток высокого уровня
    по выводам 10-14
    по выводу 15

не более 0,04 мА
не более 0,08 мА
6 Выходной ток высокого уровня не более 0,1 мА
7 Ток утечки на входе не более 1 мА
8 Ток потребления не более 110 мА
9 Потребляемая статическая мощность не более 550 мВт
10 Время выборки разрешения при включении не более 50 нс
11 Время выборки разрешения при выключении не более 50 нс
12 Время выборки адреса при включении не более 65 нс
12 Время выборки адреса при выключении не более 65 нс
Зарубежные аналоги

S8223



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
